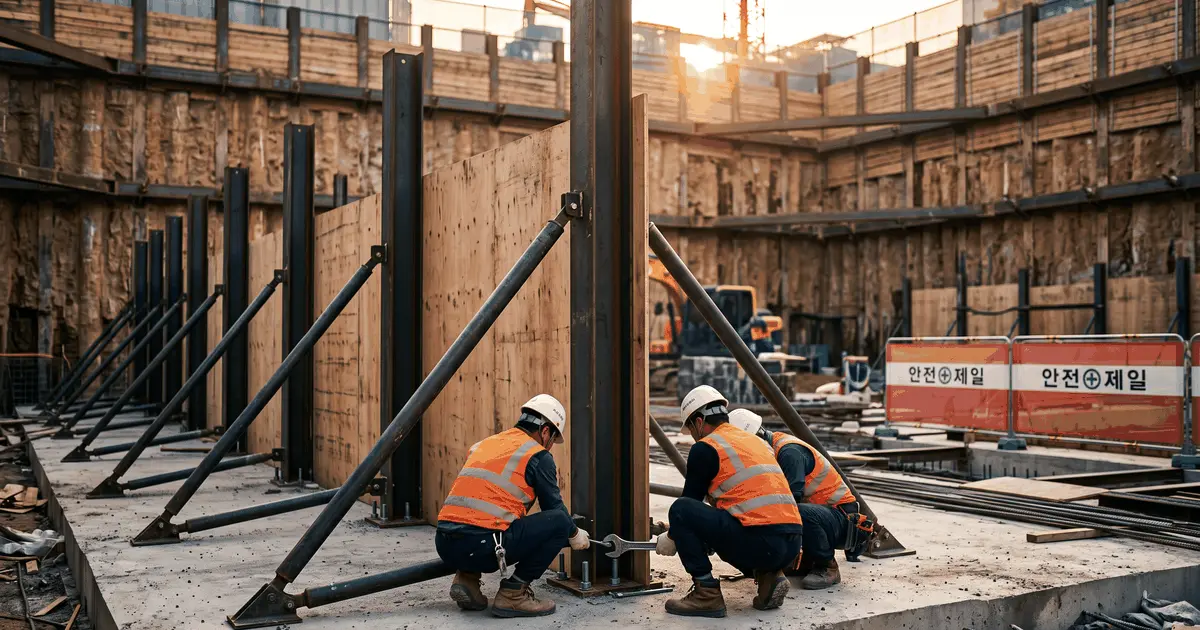

합벽지지대 구조 검토, 현장에서 자주 놓치는 이유 그리고 필요성

"솔져는 그냥 설치하면 되는 거 아니에요?" 합벽지지대를 두고 가장 많이 나오는 반응이에요. 비계나 동바리처럼 높이 기준이 있는 것도 아니고, 지하층 외벽 한쪽에 잠깐 대는 물건으로 보이니까요.

그런데 법은 반대로 봅니다. 높이 요건이 없어서 대상입니다. 이 글은 왜 그런지와 무엇을 준비해야 하는지를 정리했어요.

1. 합벽지지대와 솔져는 같은 것을 가리킵니다

합벽지지대는 지하 외벽처럼 한쪽에서만 거푸집을 세우는 구간에서 거푸집이 밀리지 않도록 받쳐 주는 가설재입니다. 양면 거푸집은 서로를 폼타이로 잡아 주지만, 합벽은 잡아 줄 반대편이 없어요.

현장에서는 이 지지대를 솔져(soldier)라고 부릅니다. 병사가 줄지어 선 모습에서 온 이름이에요. 제품에 따라 솔져시스템, 솔져빔으로도 부르는데 조문에 나오는 말은 아니고 업계 용어예요.

2. 🔴 높이와 상관없이 대상인 이유

근거는 「건설기술진흥법 시행령」 제101조의2제1항입니다. 대상 가설구조물 여덟 가지 중 합벽지지대가 들어가는 자리는 높이 요건이 붙지 않아요. 아래는 그 여덟 가지에서 높이 기준을 비교하기 좋은 항목만 뽑은 것이에요.

합벽지지대는 4의3호의 복합형 가설구조물에 해당합니다. 공사현장에서 부재를 조립해 세우고, 거푸집·지지대·앵커가 하나의 구조로 작동하기 때문이에요.

그래서 낮으니까 안 해도 된다는 판단은 성립하지 않습니다. 비계와 동바리에 익숙한 분일수록 높이부터 재는데, 합벽은 그 기준이 없어요.

비계·동바리를 포함해 어떤 가설구조물이 대상인지 한 번에 보시려면 가시설 구조검토 대상과 비용를, 시스템비계만 따로 보시려면 시스템비계 구조검토 대상을 참고하세요.

3. 설계자도 놓치면 안 됩니다

합벽 구간은 구조도면에 별도로 표기되지 않는 경우가 많아요. 지하 외벽은 벽체 하나로만 그려지고, 그 벽을 어떻게 세울지는 시공 단계의 몫으로 남거든요.

그러다 보니 착공 직전에야 합벽 구간이 드러나고, 그때 구조검토 일정이 통째로 밀립니다. 설계 단계에서 흙막이와 외벽의 이격거리를 확인해 두면 합벽이 필요한 구간을 미리 알 수 있어요.

발주처가 설계안전성검토 대상인 공사라면 설계 단계에서 이 위험요소를 한 번 걸러 냅니다. 다만 그건 발주청이 하는 절차라 민간공사에는 걸리지 않아요.

4. 누가 검토할 수 있나

2호 때문에 사내 기술사로는 안 됩니다. 시공사에 고용된 기술사가 자기 회사 공사의 가설구조물을 확인하는 구조를 막아 둔 조항이에요.

5. 언제까지 받아야 하나요

시공하기 전입니다. 조문이 그렇게 정하고 있어요.

실무에서는 거푸집 반입 일정에서 거꾸로 잡으시면 돼요. 자재가 들어온 뒤에 검토를 시작하면 이미 늦어요.

작성 기간은 현장마다 편차가 커요. 도면과 타설 계획이 정리돼 있으면 짧아지고, 합벽 구간이 여러 곳으로 나뉘거나 단면이 계속 바뀌면 길어져요. 구간별 높이와 타설 계획이 확정된 시점이 실제 출발선입니다.

6. 비용은 얼마나 드나요

가설구조물 구조검토에는 법정 대가 기준이 따로 없습니다. 구간 수, 최고 높이, 단면 변화, 앵커 조건에 따라 달라져요. 비계·동바리를 포함한 전체 견적 구조는 가시설 구조검토 대상과 비용에 정리해 두었습니다.

합벽만 따로 떼어 견적을 받으면 오히려 비싸지는 경우가 많습니다. 같은 현장의 비계·동바리와 함께 검토하면 도면과 하중조건을 공유할 수 있기 때문이에요.

7. 90% 이상이 모르는 단계가 하나 더 있습니다

검토서를 받는 것으로 끝이 아닙니다. 구조계산서에 적힌 조건대로 시공했는지를 현장에서 맞춰야 합니다.

• 앵커 간격과 지지대 간격이 계산서와 같은가
• 타설 속도와 1회 타설 높이가 계산서의 측압 조건 안에 있는가
• 지지대 하부의 지지 조건(슬래브·매트·되메우기 구간)이 계산 전제와 같은가
• 설치 후 검토서 조건과 대조한 기록을 남겼는가

계산서는 조건부 문서예요. 그 조건이 현장에서 깨지면 계산 결과도 같이 깨져요. 타설 계획이 바뀌면 검토서도 다시 봐야 해요.

8. 자주 묻는 질문

정리하면 합벽지지대는 높이와 무관하게 구조검토 대상이고, 외부 기술사의 구조계산서를 시공 전에 감리에게 냅니다. 그리고 계산서의 조건대로 시공했는지까지 맞춰야 끝나요.
